Pasirinkimas neteisingasebara mechaninis sandariklisgali sukelti brangių prastovų, priešlaikinį sandariklio gedimą ir brangų siurblio remontą, kuris sutrikdys jūsų veiklą. Daugelis įrenginių vadovų ir techninės priežiūros inžinierių stengiasi nustatyti tinkamas sandariklio specifikacijas, medžiagų suderinamumą ir eksploatacinius parametrus savo konkretiems Ebara siurblių modeliams. Šiame išsamiame vadove sužinosite apie svarbiausius veiksnius, į kuriuos turite atsižvelgti renkantis ebara mechaninį sandariklį, nuo temperatūros ir slėgio ribų supratimo iki sandariklio medžiagų derinimo su proceso skysčiu, užtikrinant optimalų siurblio veikimą ir ilgesnį sandariklio tarnavimo laiką jūsų pramonėje.
„Ebara“ siurblio mechaninio sandariklio pagrindų supratimas
Dirbant su Ebara siurbliais įvairiuose pramonės sektoriuose, norint užtikrinti patikimą siurblio veikimą, itin svarbu suprasti pagrindinius mechaninio sandariklio veikimo principus. „Ebra“ mechaninis sandariklis tarnauja kaip esminis barjeras tarp siurblio besisukančio veleno ir stacionaraus korpuso, užkertant kelią proceso skysčio nutekėjimui ir išlaikant sistemos slėgio vientisumą. Sandariklis susideda iš dviejų pirminių sandarinimo paviršių, -vienas besisukantis su velenu, o kitas nejudantis-, kurie palaiko kontaktą spyruoklės apkrova ir hidrauliniu slėgiu, sukuriant ploną skysčio plėvelę, kuri sandarina ir sutepa sąsają. Šiuolaikiniai mechaniniai sandarikliai, tokie kaip M7N mechaninio sandariklio dizainas, apima pažangias medžiagas ir tikslią inžineriją, kad būtų galima atlikti sudėtingus naftos perdirbimo, vandens valymo ir cheminio apdorojimo darbus. Jūsų ebara mechaninio sandariklio efektyvumas priklauso nuo tinkamų eksploatavimo sąlygų palaikymo nurodytose ribose, įskaitant temperatūros diapazonus nuo neigiamų dvidešimties iki teigiamų dviejų šimtų dvidešimties laipsnių Celsijaus, slėgį iki šešiolikos barų ir veleno greitį neviršijantį dvidešimties metrų per sekundę. Šių pagrindinių parametrų supratimas padės priimti pagrįstus sprendimus renkantis keičiamus sandariklius arba atnaujinant esamas siurblių sistemas. M7N M74 mechaninis sandariklis yra patikrintas dizainas, suderinantis našumą su ekonomišku{11}}efektyvumu ir suderinamas su velenų dydžiais nuo keturiolikos milimetrų iki dviejų šimtų milimetrų, todėl jis tinka įvairiems siurblių modeliams visoje Ebara produktų linijoje.
Pagrindiniai mechaninių sandariklių sistemų komponentai
Jūsų „Ebara“ siurblio mechaninio sandarinimo sistema apima kelis integruotus komponentus, kurie veikia kartu, kad užtikrintų patikimą sandarinimo efektyvumą įvairiomis eksploatavimo sąlygomis. Šerdyje sandarinimo žiedai sudaro pagrindinę sandarinimo sąsają, kurią galima rinktis iš įvairių medžiagų derinių, pažymėtų A, B, Q1/12, Q2/22, U1/12 ir U2/22 konfigūracijomis, kad atitiktų konkrečius skysčių suderinamumo reikalavimus. Elastomeriniai komponentai, įskaitant O-žiedus ir antrinius sandariklius, užtikrina statinį sandarinimą tarp stacionarių komponentų, tuo pačiu prisitaikydami prie šiluminio plėtimosi ir nedidelių nesutapimų, o medžiagos, įskaitant VITON, skirtą cheminiam atsparumui, EPDM, skirtos garo ir karšto vandens sistemoms, NBR, skirtos naftos produktams, FFKM, skirtos ekstremalioms cheminėms aplinkoms, ir AFLAS specialioms reikmėms. Metaliniai komponentai, pvz., sandariklių korpusai, spyruoklės ir techninė įranga, yra gaminami iš SS304 nerūdijančio plieno, skirto standartinėms reikmėms, SS316, kad būtų padidintas atsparumas korozijai, dvipusis nerūdijantis plienas, skirtas didelio{14}}įtempimo aplinkai, arba Hastelloy C, skirtas sunkioms korozinėms sąlygoms. Užsandarinta dėžė arba sandarinimo kamera sudaro kritinę aplinką, kurioje veikia m7n mechaninis sandariklis, todėl reikia tinkamų matmenų ir plovimo priemonių, kad būtų palaikomas tinkamas aušinimas ir tepimas. Pagalbiniai įrenginiai, įskaitant cirkuliacines sistemas, aušinimo -šildymo įrangą ir vamzdynų planus, palaiko optimalų sandariklio veikimą valdydami sandariklio paviršiaus temperatūrą ir užtikrindami švarų praplovimo skysčio tiekimą. Visai sistemai taip pat reikalingi atitinkami priedai, pvz., veleno įvorės, apsaugančios siurblio veleną nuo nusidėvėjimo ir korozijos, ir riebokšliai, kurie pritvirtintų sandariklio mazgą, išlaikant tinkamą statinių sandarinimo elementų suspaudimą.
Svarbūs „Ebara“ mechaninių sandariklių atrankos kriterijai
Norint pasirinkti tinkamą ebara mechaninį sandariklį, reikia sistemingai įvertinti kelis svarbius parametrus, kurie tiesiogiai veikia sandariklio veikimą, patikimumą ir tarnavimo laiką jūsų konkrečioje programoje. Procesas prasideda dokumentuojant tikslų siurblio modelio numerį ir konfigūraciją, nes „Ebara“ gamina daugybę siurblių serijų, įskaitant CD, CDH, 2CD ir kitas, kurių kiekvienai gali prireikti skirtingo sandariklio dizaino ir matmenų. Darbinė temperatūra yra vienas iš labiausiai įtakojančių veiksnių, nes sandariklio paviršiaus medžiagos, elastomerai ir tepalai turi išlaikyti savo savybes per visą numatomą temperatūros diapazoną.M7N M74 mechaninis sandariklisįvertintas veikti nuo neigiamų dvidešimties laipsnių Celsijaus iki dviejų šimtų dvidešimties laipsnių Celsijaus, apimantis daugumą pramoninių pritaikymų nuo kriogeninių paslaugų iki aukštos temperatūros procesų{0}}. Slėgio aspektai apima ir maksimalų darbinį slėgį, ir slėgio svyravimus, nes mechaniniai sandarikliai turi palaikyti kontaktą su paviršiumi esant įvairioms slėgio apkrovoms, tuo pačiu užkertant kelią sandariklio paviršiaus atsiskyrimui, dėl kurio gali atsirasti nuotėkis, o standartinės konstrukcijos palaiko iki šešiolikos barų slėgį. Veleno greitis tiesiogiai veikia sandariklio paviršiaus susidėvėjimo greitį ir šilumos susidarymą, nes sandariklio konstrukcija turi prisitaikyti prie greičio iki dvidešimties metrų per sekundę, tinkamai parinkus paviršiaus medžiagą ir aušinant. Cheminis proceso skysčio ir sandarinimo medžiagų suderinamumas tampa labai svarbus, nes net ir nedideli nesuderinamumas gali sukelti greitą elastomero irimą, sandariklio paviršiaus koroziją arba nuosėdų susidarymą, naikinančių sandarinimo paviršius. Siurbiamo skysčio fizinės savybės, įskaitant klampumą, tepimą, abrazyvinį turinį ir kietųjų dalelių dydį, lemia, ar jums reikia specialių paviršių medžiagų, praplovimo priemonių ar barjerinių skysčių sistemų, kad būtų pasiektas priimtinas sandarinimo laikas.
Temperatūros ir slėgio veikimo ribos
Jūsų ebara mechaninio sandariklio temperatūra ir slėgis iš esmės lemia jo pritaikymą konkrečiam siurbimo būdui ir turi atitikti proceso sąlygas, kad būtų užtikrintas patikimas ilgalaikis{0}} veikimas. Temperatūra turi įtakos kiekvienam sandariklio veikimo aspektui – nuo metalinių komponentų šiluminio plėtimosi ir sandariklio paviršių matmenų stabilumo iki guminių elementų cheminio atsparumo ir elastingumo savybių. M7N mechaninio sandariklio konstrukcija tinka temperatūrai nuo neigiamų dvidešimties laipsnių Celsijaus, tinka šaldymo ir kriogeninėms reikmėms, iki dviejų šimtų dvidešimties laipsnių Celsijaus, tinka karšto vandens cirkuliacijai, garų kondensatui ir daugeliui cheminių procesų. Kai dirbate netoli šių ekstremalių temperatūrų, papildomai atsižvelgiama į terminio ciklo poveikį, dėl kurio gali iškreipti sandariklio paviršius ir per anksti susidėvėti, taip pat į išorinių aušinimo sistemų poreikį, kad būtų galima valdyti šilumos susidarymą sandariklio paviršiuose. Slėgio apribojimai atspindi ir sandariklio komponentų mechaninį stiprumą, ir sandariklio paviršiaus konstrukcijos gebėjimą išlaikyti tinkamą kontaktinę apkrovą sandarinimo sąsajoje. Standartinės ebara mechaninių sandariklių konfigūracijos atlaiko iki šešiolikos barų slėgį, o tai atitinka daugumos pramoninių siurblių, įskaitant statybos paslaugas, drėkinimo sistemas ir lengvą cheminį apdorojimą, reikalavimus. Tačiau slėgio šuoliai paleidžiant siurblį, sistemos vandens plaktukas arba avarinis išjungimas gali viršyti pastovios būsenos -būsenos įvertinimus, todėl gali prireikti slėgio mažinimo priemonių arba pasirinkti aukštesnio -vertinimo sandariklio konstrukciją. Temperatūros ir slėgio derinys sukuria papildomą sudėtingumą, nes medžiagos, kurios gerai veikia esant žemam slėgiui ir aukštai temperatūrai, gali sugesti, kai abi sąlygos įvyksta vienu metu, todėl medžiagas reikia atidžiai pasirinkti atsižvelgiant į faktines blogiausias darbo sąlygas, o ne į vidutinius parametrus.
Veleno dydžio ir sandariklio konfigūracijos suderinamumas
Tinkamas tarpiklio matmenų suderinimas su Ebara siurblio veleno skersmeniu ir sandariklio kameros konfigūracija užtikrina teisingą montavimą, optimalų veikimą ir apsaugo nuo ankstyvo sandariklio gedimo dėl matmenų nesuderinamumo. M7n mechaninis sandariklis tinka nuo keturiolikos milimetrų iki dviejų šimtų milimetrų velenų, apimančių visą Ebara siurblių modelių asortimentą nuo mažų gyvenamųjų patalpų iki didelių pramoninių siurblių. Labai svarbu tiksliai išmatuoti veleną sandariklio vietoje, nes net nedideli skersmens svyravimai turi įtakos sandariklio suspaudimui, paviršiaus apkrovai ir galimiems nuotėkio takams. Sandarinimo kameros matmenys, įskaitant gylį, skersmenį ir vidinių laiptelių ar pečių buvimą, nustato, kurios sandariklio konstrukcijos fiziškai tinka jūsų siurbliui ir leidžia tinkamai sumontuoti be trukdžių ar per didelių tarpų. Komponentų išdėstymas sandarinimo kameroje turi įtakos skysčių cirkuliacijos modeliams, šilumos išsklaidyti ir sandariklio gebėjimui susidoroti su kietosiomis medžiagomis arba garų susidarymu, o kai kuriems pritaikymams reikia specialių sandarinimo kameros modifikacijų, kad būtų optimalus mechaninių sandariklių veikimas. Veleno įvorės pasirinkimas, kai reikia, suteikia atsinaujinantį dilimą paviršių, kuris apsaugo brangų siurblio veleną ir siūlo tikslų sukamojo sandariklio komponento sandarinimo paviršių. Įvorės plokštės dizainas ir varžtų skylių raštai turi atitikti jūsų siurblio riebokšlio flanšą, tinkamai parinkus tarpiklį, kad būtų užtikrinta, kad riebokšlis ir siurblio korpusas būtų be nuotėkio. Montavimo ilgis, atstumas nuo riebokšlio paviršiaus iki tarpiklio sandarinimo taško ant veleno, reikalauja tikslaus valdymo, kad būtų pasiektas nurodytas spyruoklės suspaudimas ir sandariklio paviršiaus apkrova, o kasetinio tipo sandarikliai supaprastina šį kritinį matmenį įtraukiant gamykloje{10}}iš anksto nustatytus mazgų ilgius.
Medžiagos pasirinkimas optimaliam veikimui
Medžiagos, naudojamos jūsų ebara mechaninio sandariklio konstrukcijoje, tiesiogiai lemia jo cheminį suderinamumą, atsparumą dilimui, terminį stabilumą ir maksimalų tarnavimo laiką jūsų konkrečioje siurbimo programoje. Sandarinimo paviršiaus medžiagos turi užtikrinti optimalų kietumo, atsparumo dilimui, šilumos laidumo šilumos išsklaidymui ir cheminio inertiškumo balansą, kad būtų atsparus korozijai ir proceso skysčio nuosėdoms. Įprasti sandariklio paviršių deriniai yra anglies ir keramikos, skirtos švariam vandeniui ir švelnioms cheminėms medžiagoms, silicio karbidas ir silicio karbidas, skirtas abrazyvinėms paslaugoms ir aukštoje -temperatūroje, ir volframo karbidas ir silicio karbidas ypač abrazyviems ar koroziniams skysčiams, kuriems reikalingas didžiausias atsparumas dilimui. M7N M74 mechaninis sandariklis siūlo keletą sandarinimo žiedų konfigūracijų, pažymėtų A, B, Q1/12, Q2/22, U1/12 ir U2/22, kiekviena iš jų atitinka konkrečius medžiagų derinius, optimizuotus skirtingiems naudojimo reikalavimams, nuo standartinio vandens tiekimo iki agresyvios cheminės aplinkos. Renkantis O-žiedų ir antrinių sandariklių elastomerą, reikia atidžiai apsvarstyti cheminį poveikį, ekstremalias temperatūras ir mechanines savybes, kurių reikia norint išlaikyti sandarinimo efektyvumą per visą numatomą tarnavimo laiką. VITON fluoroelastomeras užtikrina puikų cheminį atsparumą ir aukštą{17}}temperatūrą iki dviejų šimtų trisdešimties laipsnių Celsijaus, todėl tai yra tinkamiausias pasirinkimas daugeliui cheminio apdorojimo programų. EPDM elastomeras pasižymi išskirtiniu atsparumu garams, karštam vandeniui ir poliniams tirpikliams, išlaikant lankstumą esant žemai temperatūrai, idealiai tinka vandens valymui ir garams. NBR nitrilo kaučiukas užtikrina ekonomišką{20}}naftos produktų ir mineralinių alyvų sandarinimą, tačiau turi ribotą atsparumą cheminėms medžiagoms ir temperatūrai. FFKM perfluorelastomeras pasižymi universaliu cheminiu atsparumu ir ekstremaliomis temperatūromis, tačiau užsakoma aukščiausios kokybės kaina. AFLAS elastomeras skirtas specializuotoms reikmėms, susijusioms su rūgštimis, bazėmis ir garais, kai kitos medžiagos sugenda.
Metalinių komponentų medžiagų svarstymai
Jūsų metaliniai komponentaim7n mechaninis sandariklis, įskaitant sandariklio korpusus, spyruokles, kaiščius, spaustukus ir aparatūrą, reikia pasirinkti tinkamą medžiagą, kad būtų atsparus proceso skysčio korozijai ir išlaikant mechaninį vientisumą veikiant įtempiams. SS304 nerūdijantis plienas yra standartinis medžiagų pasirinkimas bendroms pramoninėms reikmėms, užtikrinantis gerą atsparumą korozijai gėlame vandenyje, švelnioms cheminėms medžiagoms ir ne-chloridinėje aplinkoje už priimtiną kainą. Šis austenitinis nerūdijantis plienas užtikrina pakankamą tvirtumą daugeliui sandariklių, tuo pačiu palengvindamas apdirbimą ir formavimo operacijas gamybos metu. SS316 nerūdijančio plieno sudėtyje yra molibdeno priedų, kurie žymiai pagerina atsparumą korozijai, ypač chloridams, todėl yra būtini jūros vandens, chloruoto vandens valymo sistemose ir cheminiuose procesuose, kuriuose naudojami halogenai. Padidėjęs atsparumas korozijai pateisina nedidelę išlaidų priemoką tais atvejais, kai SS304 gali įtrūkti dėl duobių ar įtempių korozijos. Dvipusis nerūdijantis plienas sujungia feritinę ir austenitinę mikrostruktūras, kad būtų pasiekta maždaug dvigubai didesnė standartinių austenitinių rūšių takumo riba, išlaikant puikų atsparumą korozijai, ypač chlorido įtempių korozijos įtrūkimams ir įtrūkimams. Šios medžiagos tinka aukšto slėgio{10}}ebra mechaniniams sandarikliams ir siurbliams, kurie aukštesnėje temperatūroje tvarko sūrų vandenį, jūros vandenį ar ėsdinančias chemines medžiagas. „Hastelloy C“ yra nikelio{12}}superlydinys, pasižymintis išskirtiniu atsparumu įvairioms agresyvioms cheminėms medžiagoms, įskaitant sieros rūgštį, druskos rūgštį ir oksiduojančius chloridus, todėl tai yra tinkamiausia medžiaga labai korozinėje aplinkoje, kur nerūdijantis plienas greitai sugestų. Nors Hastelloy C yra daug brangesnis nei nerūdijantis plienas, jis yra ekonomiškas{14}}naudingas tais atvejais, kai naudojant mažiau medžiagų dažnai sugenda sandarikliai, nes ilgesnis tarnavimo laikas ir sutrumpėjusios prastovos pateisina pradines investicijas.
Sandarinimo tipo pasirinkimas pagal taikymo reikalavimus
Pavienių, dvigubų, tandeminių sandariklių ar kitų specializuotų konfigūracijų pasirinkimas priklauso nuo jūsų programos saugos reikalavimų, aplinkosaugos taisyklių ir proceso skysčio savybių. Pavieniai „ebra“ mechaniniai sandarikliai yra ekonomiškiausia ir paprasčiausia konfigūracija. Vienas sandariklio paviršių rinkinys sudaro barjerą tarp siurblio vidaus ir atmosferos, tinka nepavojingiems, ne-lakiems skysčiams, kai nedideli išmetimai atitinka norminius reikalavimus. Šiuos sandariklius reikia tinkamai sutepti iš siurbiamo skysčio ir patikimiausiai veikia, kai dirbate su švariais, tepančiais skysčiais esant vidutinei temperatūrai ir slėgiui. Dvigubi mechaniniai sandarikliai apima du sandariklio paviršių rinkinius, išdėstytus nugara-su-nugara arba priešais-su-su veide, tarp jų sukuriant sandarią kamerą, kurioje yra barjeras arba buferinis skystis. Ši konfigūracija apsaugo nuo proceso skysčių išmetimo net sandariklio paviršiaus susidėvėjimo ar nedidelių gedimų metu, todėl ji yra privaloma toksiškiems, degiems ar aplinkai jautriems skysčiams. Užtvarinis skystis sutepa ir aušina abu sandariklių paviršių rinkinius, tuo pačiu per stebėjimo sistemas iš anksto įspėdamas apie sandariklio pablogėjimą. Tandeminiuose sandarikliuose naudojami du nuoseklūs sandarikliai be slėginio barjerinio skysčio, o tarp sandariklių esanti neslėginė ertmė yra išleidžiama į surinkimo sistemą, o tai suteikia izoliavimo pranašumų mažesnėmis sąnaudomis nei dvigubi sandarikliai paslaugoms, kai norima visiškai išvengti išmetamų teršalų, tačiau barjerinio skysčio sudėtingumas nereikalingas. M7N M74 mechaninis sandariklis gali būti tiekiamas vienos arba dvigubos konfigūracijos, atsižvelgiant į taikymo reikalavimus, su tinkamomis pagalbinėmis sistemomis, užtikrinančiomis patikimą veikimą bet kuriuo atveju. Įvairios sandarinimo priemonės yra skirtos specializuotoms reikmėms, pvz., kristalizuojantiems skysčiams, polimerams ar ypač abrazyvinėms srutoms, kai reikia izoliuoti mechaninius sandariklius nuo tiesioginio proceso skysčio sąlyčio. Kombinuotose sandarinimo sistemose mechaniniai sandarikliai integruojami su kitomis sandarinimo technologijomis, pvz., labirintiniais sandarikliais, magnetinėmis jungtimis arba sandarikliais, kad būtų galima išspręsti unikalius taikymo iššūkius, kai vien įprastos sandarinimo konstrukcijos yra netinkamos.
Pagalbinių sistemų ir vamzdynų planai
Pagalbinė įranga ir vamzdynų išdėstymas, palaikantis jūsų m7n mechaninį sandariklį, daro didelę įtaką patikimumui, tarnavimo laikui ir išmetamųjų teršalų kontrolės efektyvumui sudėtingose srityse. API planas 11 yra paprasčiausias išdėstymas, recirkuliuojantis vėsų proceso skystį iš siurblio išleidimo atgal į sandarinimo kamerą, užtikrinant tinkamą švarių, ne-polimerizuojančių skysčių praplovimą esant vidutinei temperatūrai. Šiai sistemai nereikia išorinės įrangos, tačiau ji turi ribotą aušinimo galimybę ir priklauso nuo proceso skysčio švarumo. API planas 13 cirkuliuoja skystį iš siurblio išleidimo per išorinį šilumokaitį, prieš grįžtant į sandarinimo kamerą, valdydamas sandariklio paviršiaus temperatūrą tais atvejais, kai proceso karštis arba kaitinimas dėl trinties sukeltų sandariklio gedimą arba skysčio išgaravimą. Šilumokaitis pašalina šilumą, susidariusią ant sandariklio paviršių, kartu palaikydamas tinkamą skysčio temperatūrą, kad sandariklis veiktų optimaliai. API planas 23 įpurškia vėsų, švarų skystį iš išorinio šaltinio į sandarinimo kamerą, užtikrindamas puikų aušinimą ir praplovimą, kai pats proceso skystis yra per karštas, nešvarus arba linkęs išgaruoti sandariklio paviršiuose. Tokiam išdėstymui reikalingas suderinamas praplovimo skysčio šaltinis ir tinkamas srauto greičio valdymas, kad būtų išvengta sandariklio pažeidimo dėl per didelio arba nepakankamo srauto. API planas 32 tiekia švarų barjerinį skystį į slėginį rezervuarą, prijungtą prie dvigubo sandariklio, palaikydamas slėgį, viršijantį sandarinimo kameros slėgį, kad būtų užtikrintas srautas į vidų bet kokiu nuotėkio keliu, užkertamas kelias proceso skysčio išmetimui, kartu sutepant ir aušinant abu sandariklio paviršius. Užtvaros skysčių sistemai reikia slėgio kontrolės, lygio stebėjimo ir periodinės skysčių priežiūros. API planas 53A, B ir C užtikrina slėgio barjero skysčio cirkuliaciją su temperatūros reguliavimu dvigubo ebara mechaninio sandariklio įrengimams atliekant svarbias paslaugas, įskaitant siurblius, šilumokaičius ir prietaisus, kad būtų išlaikytos optimalios sandariklio veikimo sąlygos, nepaisant proceso pokyčių.
Diegimo ir priežiūros geriausia praktika
Tinkamos montavimo procedūros ir prevencinės priežiūros praktika nustato, ar jūsų ebara mechaninis sandariklis pasiekia numatytą tarnavimo laiką, ar sugenda per anksti, nes daugelis sandariklio gedimų yra susiję su montavimo klaidomis, o ne dėl konstrukcijos apribojimų. Prieš-įrengiant patikrinimą, patikrinama, ar sandariklio komponentai atitinka nurodytą konfigūraciją, nepažeisti sandarinimo paviršiai ar elastomerai ir ar yra visa reikalinga tvirtinimo įranga ir priedai. Siurblio veleną ir sandariklio kamerą reikia kruopščiai išvalyti, kad būtų pašalinti nešvarumai, apnašos ar senos tarpinės medžiagos, kurios gali trukdyti tinkamai pritvirtinti sandariklį arba sukelti netinkamą išlygiavimą. Veleno išsiveržimo ir galinio laisvumo matavimai patvirtina, kad siurblys atitinka sandariklio gamintojo leistinus nuokrypius, todėl paprastai reikia mažiau nei penkiasdešimt mikrometrų bendros nurodytos nutekėjimo sandariklio vietoje ir minimalaus ašinio veleno judėjimo. Veleno įvorės montavimas, kai reikia, reikalauja tinkamo dydžio, išlyginimo ir patikimo tvirtinimo, kad būtų išvengta rankovės sukimosi ar ašinio judėjimo veikimo metu. M7N mechaninis sandariklis montuojamas laikantis standartinių procedūrų, įskaitant rekomenduojamų tepalų tepimą ant O-žiedų ir veleno kontaktinių paviršių, kruopštaus sukamojo mazgo padėties, nepažeidžiant sandariklio paviršių ar elastomerų, ir stacionarios sėdynės korpuso pritvirtinimą vienodais varžtų priveržimo būdais, kurie apsaugo nuo iškraipymų. Kasetės sandariklio konstrukcijos supaprastina montavimą, nes apima gamykloje{9}}iš anksto nustatytus matmenis ir surinkimą, todėl prie siurblio reikia montuoti tik laikantis teisingos ašinės padėties ir sukimo momento specifikacijų. Patikrinimai po-įrengimo prieš paleidžiant siurblį apima patikrinimą, ar sandariklis laisvai sukasi be sukibimo ar pernelyg didelio pasipriešinimo, tinkamos pagalbinės sistemos jungtys ir srauto kryptys bei tinkamas visų sandariklio ir riebokšlių tvirtinimo elementų sukimo momentas. Tinkamos siurblio paleidimo procedūros prasideda oro išleidimu iš siurblio ir sandariklio kameros, patvirtinant pagalbinės sistemos veikimą ir palaipsniui paleidžiant siurblį į darbinį greitį, stebint, ar nėra nuotėkio ar nenormalaus triukšmo. Įprastinė priežiūra apima periodinį sandariklio nuotėkio greičio, barjerinio skysčio lygio ir būklės tikrinimą naudojant dvigubą sandariklį bei pagalbinės sistemos slėgį ir temperatūrą, o dokumentais pagrįsti rezultatai leidžia prognozuoti sandariklio degradaciją prieš katastrofišką gedimą.
Įprastų sandarinimo problemų šalinimas
Įprastų gedimų režimų ir jų priežasčių supratimas leidžia greitai diagnozuoti m7n mechaninio sandariklio problemas, sumažinti neplanuotas prastovos laiką ir išvengti antrinio siurblio komponentų pažeidimo. Per didelis nuotėkis iš neseniai sumontuoto sandariklio paprastai rodo montavimo klaidas, pvz., atvirkščiai, sandariklio komponentus, pažeistus sandariklio paviršius arba O-žiedus surinkimo metu, netinkamą sandariklio suspaudimą arba veleno nesutapimą, viršijantį sandariklio galimybes. Palaipsniui didėjantis sandariklio nuotėkis rodo, kad sandariklio paviršius nusidėvi dėl skystyje esančių abrazyvinių dalelių, cheminis poveikis paviršiaus medžiagai ar elastomerams, terminis įtrūkimas dėl temperatūros ciklo arba spyruoklės jėgos praradimas dėl korozijos ar nuosėdų. Protarpinis nuotėkis dažnai atsiranda dėl išgaravimo ant sandariklio paviršių esant mažam -tekėjimui arba esant mažam srautui, oro patekimui į pumpuojamą skystį, dėl kurio sandariklio paviršiaus sąlygos tampa nestabilios, arba dėl proceso slėgio ar temperatūros pokyčių, viršijančių sandariklio nominalą. Greitas sandariklio gedimas iš karto po montavimo rodo, kad paleidimo metu gali prasidėti džiūvimas dėl netinkamo užpildymo, sandariklio pažeidimo dėl sandariklio kameroje esančių kietųjų dalelių ar šiukšlių, eksploatavimo sąlygų, kurios toli gražu neatitinka sandariklio specifikacijų, arba pagalbinės sistemos veikimo sutrikimų, trukdančių tinkamai aušinti arba sutepti. Pernelyg didelis šilumos susidarymas ant sandariklio, kurį liudija garų susidarymas arba karšti paviršiai, rodo nepakankamą aušinimą dėl užsikimšusių praplovimo linijų, netinkamą praplovimo srautą, sandariklio skysčio išgaravimą arba netinkamas sandarinimo paviršiaus medžiagas. Sandarinimo paviršiaus pažeidimai, įskaitant įtrūkimus, įtrūkimus ar stiprų susidėvėjimą, atskleidžia kietų dalelių nurijimą, šiluminį šoką dėl greitų temperatūros pokyčių, kavitacijos eroziją dėl garų burbuliukų griūties ant sandariklio paviršių arba nesuderinamus sandariklio paviršiaus medžiagų derinius. Elastomero gedimai, pasireiškiantys kietėjimu, minkštėjimu, patinimu ar įtrūkimais, rodo cheminį nesuderinamumą su proceso ar barjero skysčiu, temperatūros svyravimus, viršijančius elastomero galimybes, arba sandariklio senėjimą dėl ilgo naudojimo. Pavaros mechanizmo problemos, pvz., sulūžusios spyruoklės, susidėvėję pavaros antgaliai arba korozijos pažeisti kaiščiai rodo korozinės aplinkos poveikį, nuovargį dėl vibracijos ar slėgio ciklo arba surinkimo klaidas, sukeliančias pernelyg didelį komponentų įtempimą. Sistemingas trikčių šalinimas, tiriant eksploatavimo sąlygas, techninės priežiūros istoriją ir fizinius įrodymus, padeda atlikti korekcinius veiksmus ir užkerta kelią pasikartojimui.
Lygiaverčio antspaudo kryžiaus{0}}nuoroda ir šaltinis

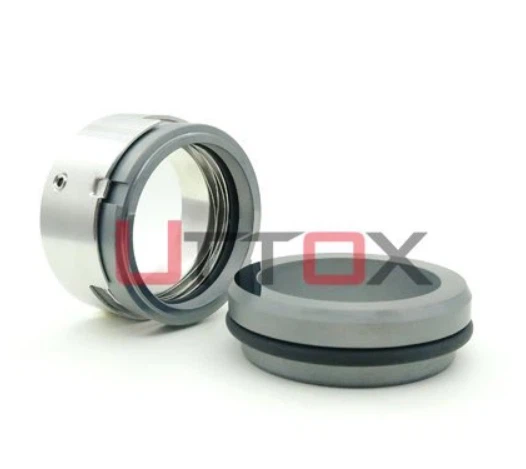

Supratimas apie sandariklių lygiavertiškumą ir pakeičiamumą leidžia įsigyti kokybiškų pakaitinių sandariklių, išlaikant veikimo standartus ir galbūt sumažinant išlaidas. M7N M74 mechaninis sandariklis, kurį siūlo Zhejiang Uttox Fluid Technology Co., Ltd., visiškai pakeičia originalius Burgmann mechaninius sandariklius, ypač Eagle Burgmann M7N/M74 dizainą, suteikdamas matmenų ir funkcinio lygiavertiškumą originaliai įrangai, kartu užtikrindamas puikią kokybę už konkurencingą kainą. Sandarinimo lygiavertiškumas reikalauja suderinti kelis svarbius parametrus, įskaitant sandariklio tipą ir konfigūraciją, matmenų specifikacijas, pvz., veleno skersmenį ir sandariklio kameros dydį, temperatūros, slėgio ir greičio veikimo ribas bei sandariklio paviršių, elastomerų ir metalinių komponentų medžiagų parinktis. Tiesiogiai keičiant sandariklius nereikia keisti siurblio arba apdirbti sandarinimo kamerą, todėl sutrumpėja montavimo laikas ir sąnaudos, kartu užtikrinamas suderinamumas su esamomis pagalbinėmis sistemomis ir vamzdynų planais. Themech sandarikliaigerbiamų antrinės rinkos gamintojų, tokių kaip Uttox, atliekama griežta kokybės kontrolė ir bandymai, siekiant patikrinti, kaip našumas prilygsta originaliai įrangai, kai gamybos procesai ir medžiagų specifikacijos atitinka arba viršija OĮG standartus. Tiekėjų, turinčių didelę mechaninių sandariklių projektavimo ir gamybos patirtį, pavyzdžiui, daugiau nei trisdešimties metų šioje pramonėje Uttox, tiekėjų įsigijimas suteikia pasitikėjimo produktų kokybe, technine pagalba ir nuolatiniu prieinamumu. Keli svarbių sandariklių komponentų tiekimo parinktys sumažina priklausomybę nuo pavienių tiekėjų, pagerina tiekimo grandinės atsparumą ir galbūt deramasi dėl geresnės kainos, išlaikant kokybės standartus. Medžiagų ir matmenų dokumentavimas ir sertifikavimas leidžia patikrinti kokybę ir užtikrinti, kad pramonės šakose būtų laikomasi griežtų standartų, pvz., maisto perdirbimo, farmacijos ir geriamojo vandens valymo, kur medžiagų atsekamumas yra būtinas.
Kokybės užtikrinimo ir testavimo standartai
Mechaninio sandariklio kokybės užtikrinimas apima medžiagų patikrinimą, matmenų patikrinimą, surinkimo procedūras ir veikimo patikrinimą, kad būtų užtikrintas patikimas veikimas per visą numatomą tarnavimo laiką. Medžiagų sertifikatai dokumentuoja tikrąją sandariklio paviršių medžiagų, elastomerų ir metalinių komponentų sudėtį ir savybes, patvirtinančius atitiktį nurodytoms klasėms ir užtikrinantį atsekamumą kokybės tyrimams. Matmenų tikrinimas naudojant tikslią matavimo įrangą patvirtina, kad pagaminti komponentai atitinka brėžinio specifikacijas ir leistinus nuokrypius, taip išvengiant tinkamumo ir veikimo problemų montuojant ar naudojant. Sandarinimo paviršiaus lygumo ir paviršiaus apdailos matavimai užtikrina tinkamą sujungimą ir sandarumą, paprastai reikalaujama, kad būtų lygumas per tris helio šviesos juostas ir nuo aštuonių iki šešiolikos mikrocolių Ra paviršiaus, kad būtų užtikrintas patikimas skysčio sandarinimas. Surinkimo kokybės kontrolė stebi tinkamą komponentų padėtį, spyruoklių elementų suspaudimą ir teisingą kryptingų komponentų orientaciją, o dokumentais patvirtintos procedūros ir apmokyti operatoriai užtikrina nuoseklumą. Atliekant hidrostatinį bandymą sumontuotiems „ebra“ mechaniniams sandarikliams taikomas nurodytas slėgis, tikrinant, ar nėra nuotėkio, ir prieš išsiunčiant patikrinama, ar sandariklis gali išlaikyti slėgį. Atliekant našumo bandymus ant sandariklių bandymo stendų imituojamos faktinės darbo sąlygos, įskaitant sukimosi greitį, proceso slėgį ir darbinę temperatūrą, matuojamas nuotėkio greitis, paviršiaus temperatūra ir energijos suvartojimas, kad būtų patvirtintas projekto veikimas. Atitiktis tarptautiniams standartams, pvz., ISO, DIN arba API specifikacijoms, kur taikoma, rodo inžinerinį griežtumą ir užtikrina pasitikėjimą sandariklių veikimu kritinėse srityse. Trečiųjų-šalių tikrinimo ir testavimo paslaugos siūlo nepriklausomą programų kokybės patikrinimą, kai nešališkas vertinimas suteikia pridėtinės vertės, pvz., dideliems projektams ar svarbioms paslaugoms, kai dėl plombos gedimo padarinių pateisinamos papildomos kokybės užtikrinimo išlaidos.
Išvada
Renkantis tobuląebara mechaninis sandariklisreikalauja išsamaus eksploatavimo sąlygų įvertinimo, tinkamo medžiagų parinkimo ir sandariklio konfigūracijų supratimo, atitinkančio jūsų konkretų siurblio modelį ir taikymo reikalavimus. Atsižvelgdami į temperatūros ir slėgio ribas, veleno matmenis, cheminį suderinamumą ir pagalbinių sistemų poreikius, įsigydami kokybiškus komponentus iš patyrusių gamintojų, tokių kaip Uttox, užtikrinate patikimą siurblio veikimą ir ilgesnį sandariklio tarnavimo laiką.
Bendradarbiauti su Zhejiang Uttox Fluid Technology Co.,Ltd.
Partneris su Zhejiang Uttox Fluid Technology Co., Ltd., jūsų patikimu Kinijos ebara mechaninių sandariklių gamintoju, Kinijos ebara mechaninių sandariklių tiekėju ir Kinijos ebara mechaninių sandariklių gamykla nuo 1990 m. Kaip pirmaujantis Kinijos ebara mechaninių sandariklių didmeninės prekybos tiekėjas, siūlome aukštos kokybės ebara mechaninį sandariklį už konkurencingą ebara mechaninio sandariklio kainą parduoti visame pasaulyje. Mūsų patyrusi tyrimų ir plėtros komanda teikia technines gaires ir pritaikymą skirtingoms darbo sąlygoms, paremta trisdešimties metų pramonės patirtimi, bendradarbiaujant su daugeliu didelių įmonių naftos perdirbimo, vandens valymo, celiuliozės ir popieriaus, laivų statybos, maisto ir gėrimų, farmacijos ir elektrinių pramonės srityse. Turėdami didelę produktų įvairovę, pakankamai atsargų greitam pristatymui ir profesionalią techninę pagalbą, įskaitant OĮG paslaugas, teikiame kokybę atitinkančią „Flygt“ standartus ir visapusišką kokybės užtikrinimą, nepriklausomą kontrolę arba bendradarbiaujant su trečiąja šalimi. Susisiekite su mumis šiandien adresuinfo@uttox.comaptarti mechaninio sandariklio reikalavimus ir gauti ekspertų sprendimus jūsų siurbimo programoms.
Nuorodos
1. „Mechaniniai sandarikliai siurblių pramonei: parinkimas, montavimas, priežiūra ir trikčių šalinimas“ - Hidraulinio instituto standartų komitetas
2. „Išcentrinio siurblio mechaninio sandariklio pasirinkimas ir pritaikymas“ - Amerikos mechanikos inžinierių draugija (ASME)
3. „API standartas 682: siurbliai - išcentrinių ir rotacinių siurblių velenų sandarinimo sistemos“ - Amerikos naftos institutas
4. „Pramoninių siurblių technologija: pasirinkimas, montavimas ir priežiūra“ - Dr. Robert X. Perez, Maintenance Engineering Handbook
